Normalizacja stali
Normalizacja
Normalizacja stali to ważny proces w metalurgii, który znacznie poprawia jakość i właściwości wyrobów metalowych. Metoda ta pomaga uzyskać jednorodną mikrostrukturę metalu, poprawia jego właściwości mechaniczne i eliminuje naprężenia wewnętrzne.
Czym jest normalizacja stali i po co się ją przeprowadza
Normalizacja stali to operacja technologiczna mająca na celu poprawę strukturalnych i fizyczno-mechanicznych właściwości wyrobów metalowych. Proces obejmuje nagrzewanie metalu do temperatury o 30–50 °C wyższej niż górny punkt krytyczny Ac3 (zwykle 800–950 °C dla stali węglowych), wygrzewanie w tej temperaturze, a następnie chłodzenie na powietrzu. Stosowana jest głównie do stali, a także do żeliwa i stopów miedzi.
Celem normalizacji jest uzyskanie jednorodnej i drobnoziarnistej struktury, co eliminuje naprężenia wewnętrzne powstałe w wyniku odlewania, kucia lub spawania, poprawia obrabialność i zwiększa wytrzymałość. Polepszają się twardość, ciągliwość, sprężystość oraz wytrzymałość zmęczeniowa. Normalizacja jest szczególnie ważna dla stali wysokowęglowych i stopowych oraz przygotowuje metal do dalszych operacji — hartowania i odpuszczania. Czas wygrzewania zależy od składu i wielkości wyrobu (od kilku minut do kilku godzin); kluczowe jest osiągnięcie pełnej austenizacji. Szybkość chłodzenia wpływa na strukturę: szybkie chłodzenie sprzyja drobnoziarnistości, lecz zbyt szybkie może powodować naprężenia resztkowe wymagające odprężenia.
Cele normalizacji:
- poprawa mikrostruktury stali;
- zwiększenie właściwości mechanicznych i przygotowanie do dalszej obróbki cieplnej;
- korekta struktury po kuciu i tłoczeniu detali;
- usunięcie przegrzania po spawaniu i zniesienie naprężeń w spoinie;
- zwiększenie w odlewach granicy plastyczności, wytrzymałości oraz udarności.
Sprzęt i materiały

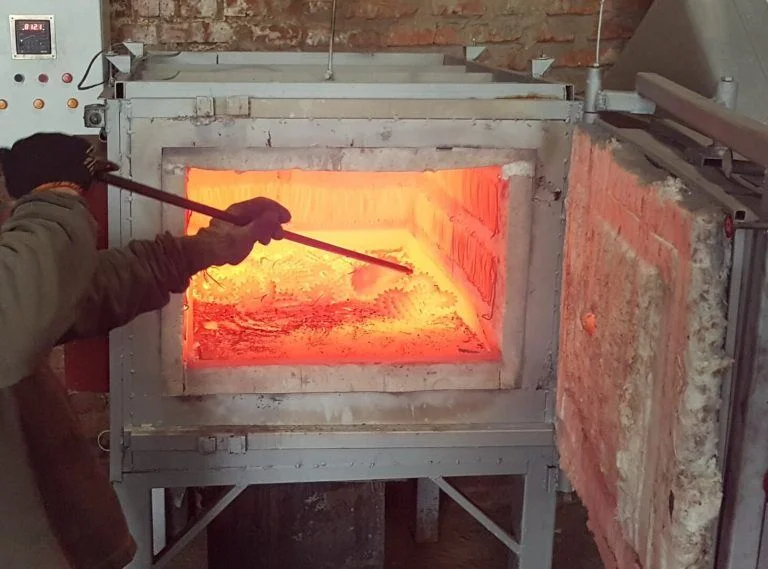

Dokładność normalizacji zapewniają piece przemysłowe: komorowe (do dużych partii, o pojemności do kilku ton, temperatura pracy do 1200 °C), szybowe (do elementów długich — prętów i rur) oraz przepływowe (taśmowe) do ciągłej obróbki w dużych zakładach. Główne elementy: systemy sterowania i kontroli temperatury, elementy grzewcze (opory elektryczne, palniki gazowe lub nagrzewanie indukcyjne), materiały izolacyjne oraz systemy wentylacji i chłodzenia.
Przeprowadzanie procesu
- Przygotowanie i załadunek. Przegląd i przygotowanie wyrobów, usunięcie zanieczyszczeń, zgorzeliny i rdzy; równomierne rozmieszczenie w piecu dla dobrej cyrkulacji ciepła.
- Nagrzewanie. Dla stali węglowych 800–920 °C w zależności od składu; dla stali stopowych zakres jest szerszy.
- Wytrzymywanie. Od kilku minut do kilku godzin — dla pełnego nagrzania i austenizacji.
- Chłodzenie. Na powietrzu, równomiernie, aby uniknąć naprężeń wewnętrznych; szybkość chłodzenia określa skład fazowy i właściwości.
- Kontrola jakości. Pomiary twardości, badania metalograficzne oraz w razie potrzeby próby mechaniczne (rozciąganie, udarność).
Specyfika normalizacji różnych gatunków stali
- Stale węglowe (10, 20, 45). Temperatura o 30–50 °C powyżej Ac3: dla niskowęglowych (do 0,25%) około 900 °C, dla wyższej zawartości węgla (około 0,6%) — do 920 °C i więcej.
- Stale stopowe (Cr, Ni, Mo, V). Wymagają wyższych temperatur i dłuższego wytrzymywania; pierwiastki stopowe spowalniają przemiany fazowe. Np. dla stali chromowo-molibdenowych (35HM, 12HM) — 930–980 °C.
- Stale narzędziowe (U8, U10A, X12M). Ścisła kontrola temperatury, aby uniknąć nadmiernego wzrostu ziaren i zachować właściwości.
- Stale niskostopowe o wysokiej wytrzymałości (09G2S). Normalizacja w 860–900 °C dla optymalnego połączenia wytrzymałości i plastyczności.
Parametry (temperatura, czas wytrzymywania, szybkość chłodzenia) dobiera się na podstawie składu chemicznego stali, wcześniejszej obróbki i wymaganych właściwości, uwzględniając tworzenie ferrytu, perlitu, bainitu i martenzytu.
Firma KARBAZ wykonuje normalizację stali 20, 40H, 45 oraz konstrukcji metalowych w piecach z kontrolą temperatury — zniesienie naprężeń wewnętrznych i wyrównanie struktury metalu. Dostawa na terenie Ukrainy i UE.
